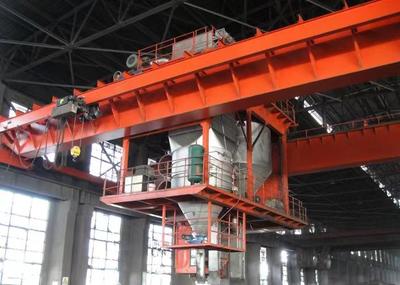

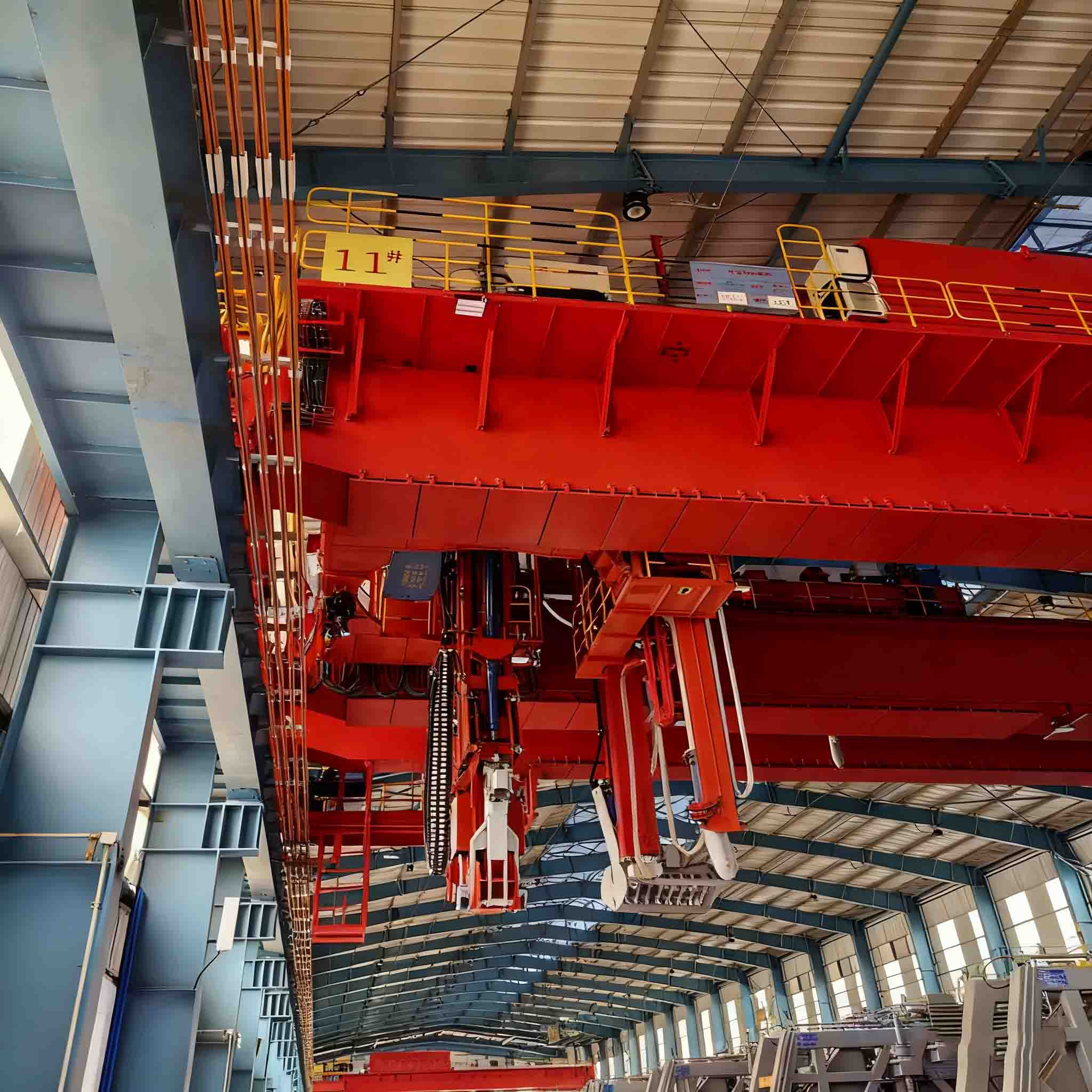

多功能吸卸料天車

產品介紹多功能吸卸料天車是一款集成機械、氣動、環保與自動控制等技術的專用起重設備，核心應用于碳素焙燒車間，能一站式完成裝爐、填料、吸料、出爐等多道工序，還可輔助吊運車間設備，大幅降低人工勞動強度，以下是詳細介紹：核心結構大車：即設備的橋架結構，可沿車間縱向軌道運行。其配置電動葫蘆，專門負責燃燒架、吹風管等車間零散設備的輔助吊運工作，為車間日常維護和額外作業提供便利。小車：作為整機核心部件，集中了主

跨度： |
起重量： |
起升高度：可定制

關閉

產品咨詢

客服熱線：400-700-9997

圖片關鍵詞

一、產品概述

1. 核心定位

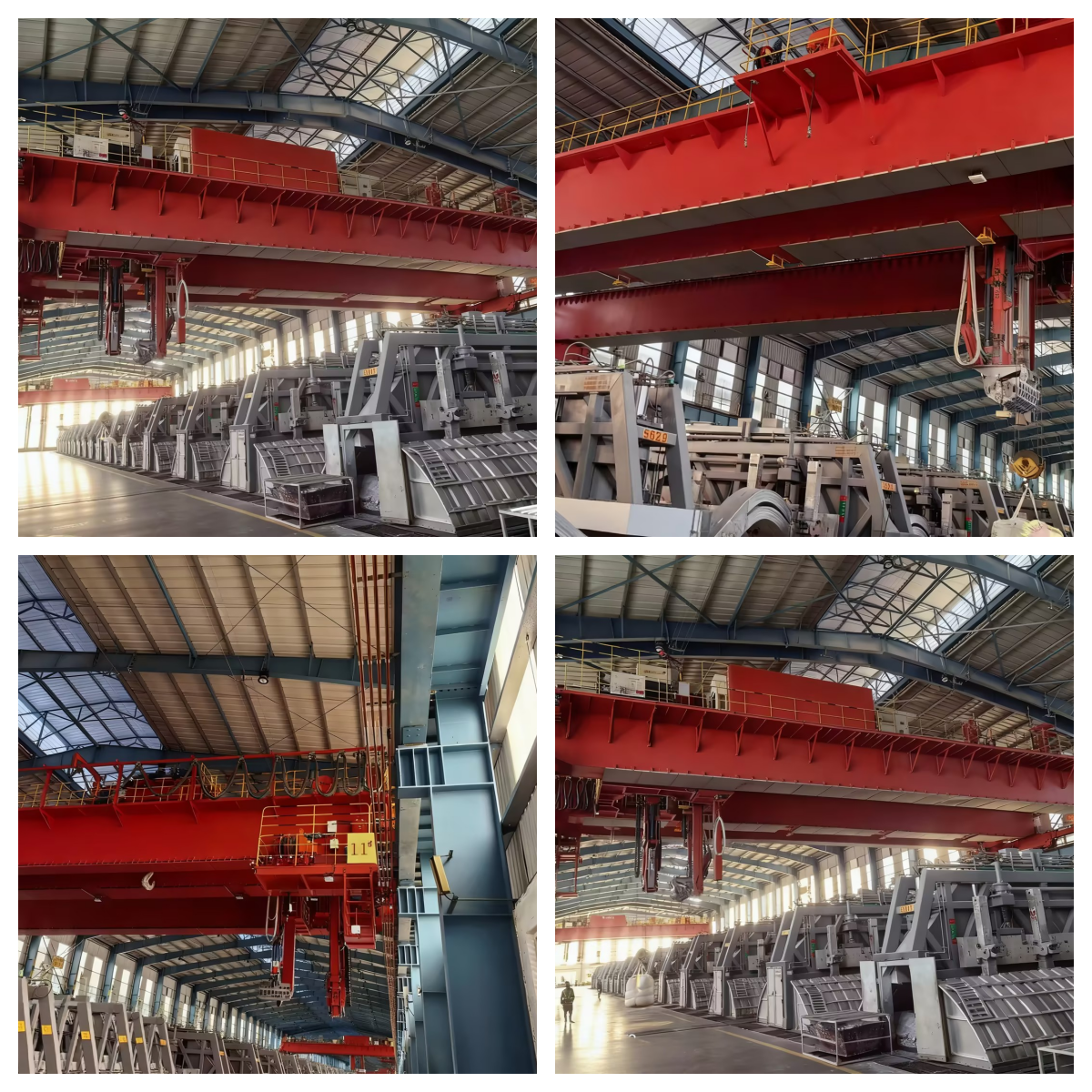

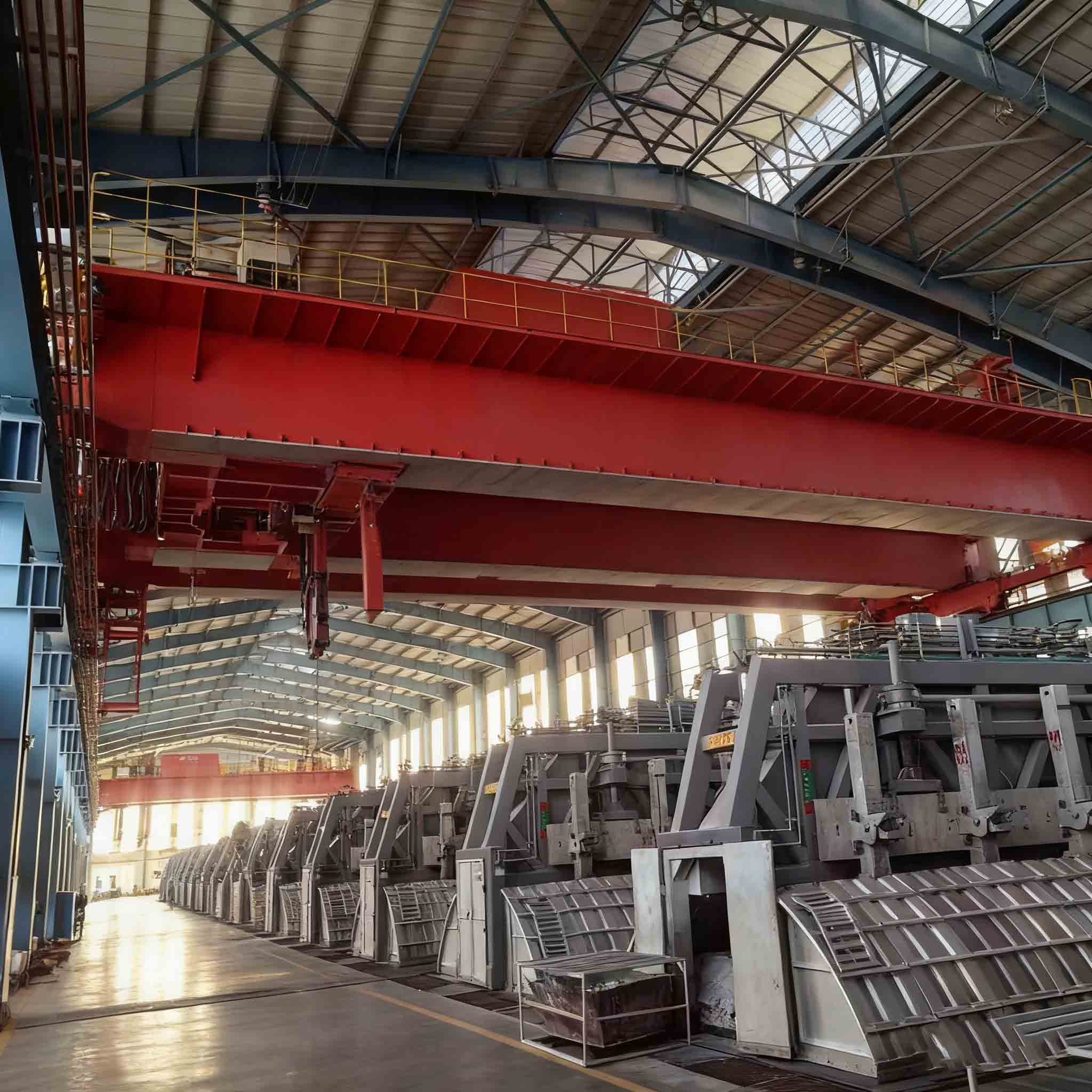

專為炭素預焙燒陽極車間、石墨加工等領域設計的一體化設備，集機械起重、氣力輸送、環保除塵、智能控制于一體，解決高溫物料（如填充料、炭塊）的吸卸、轉運及粉塵治理問題?？商娲斯ね瓿筛呶廴?、高強度作業，適配多粉塵、含二氧化硫、最高 55℃的惡劣環境。

2. 結構組成

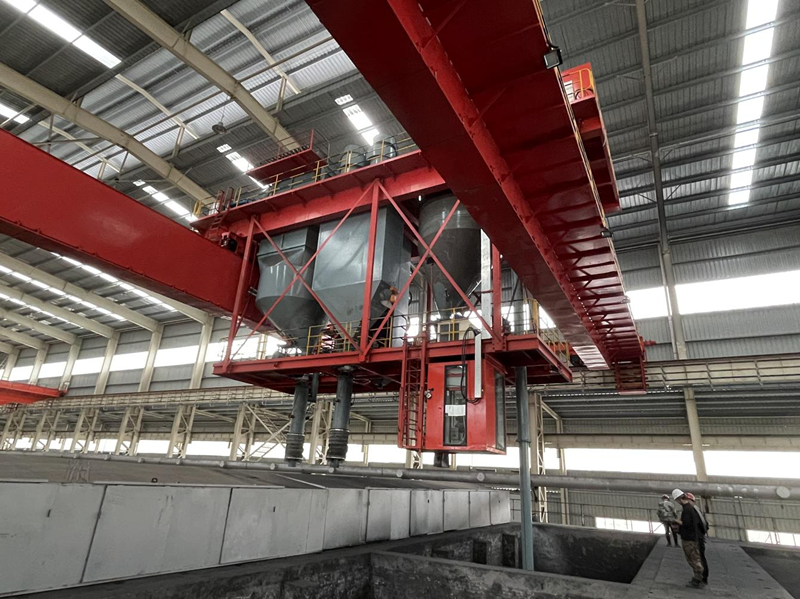

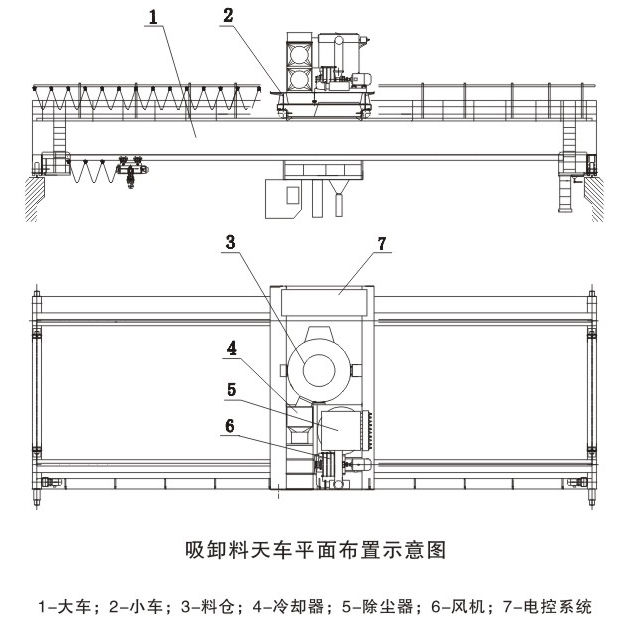

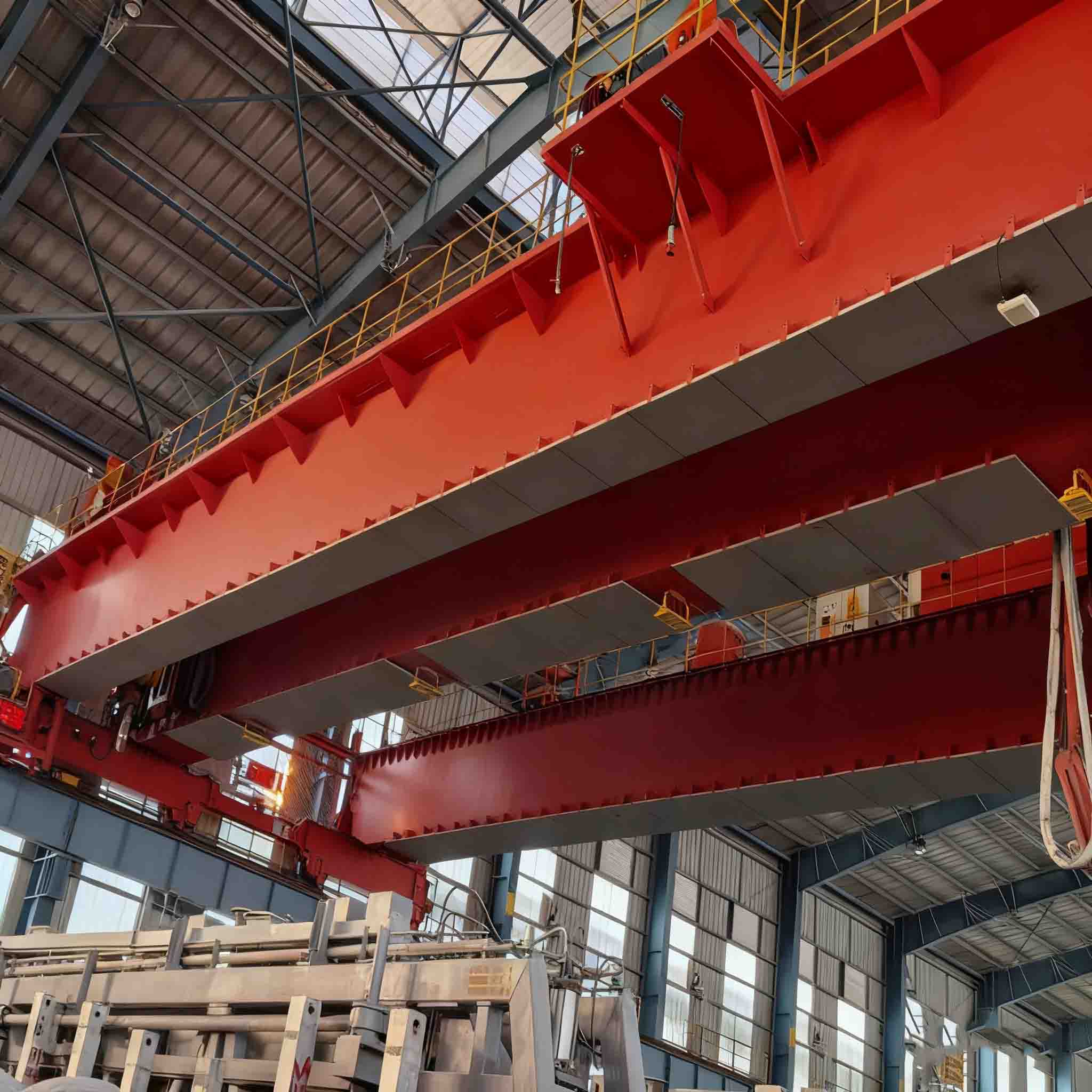

主體框架：雙梁橋架結構（大車）承擔縱向運行，主梁上配置小車（核心作業單元），集成操縱室與控制系統；

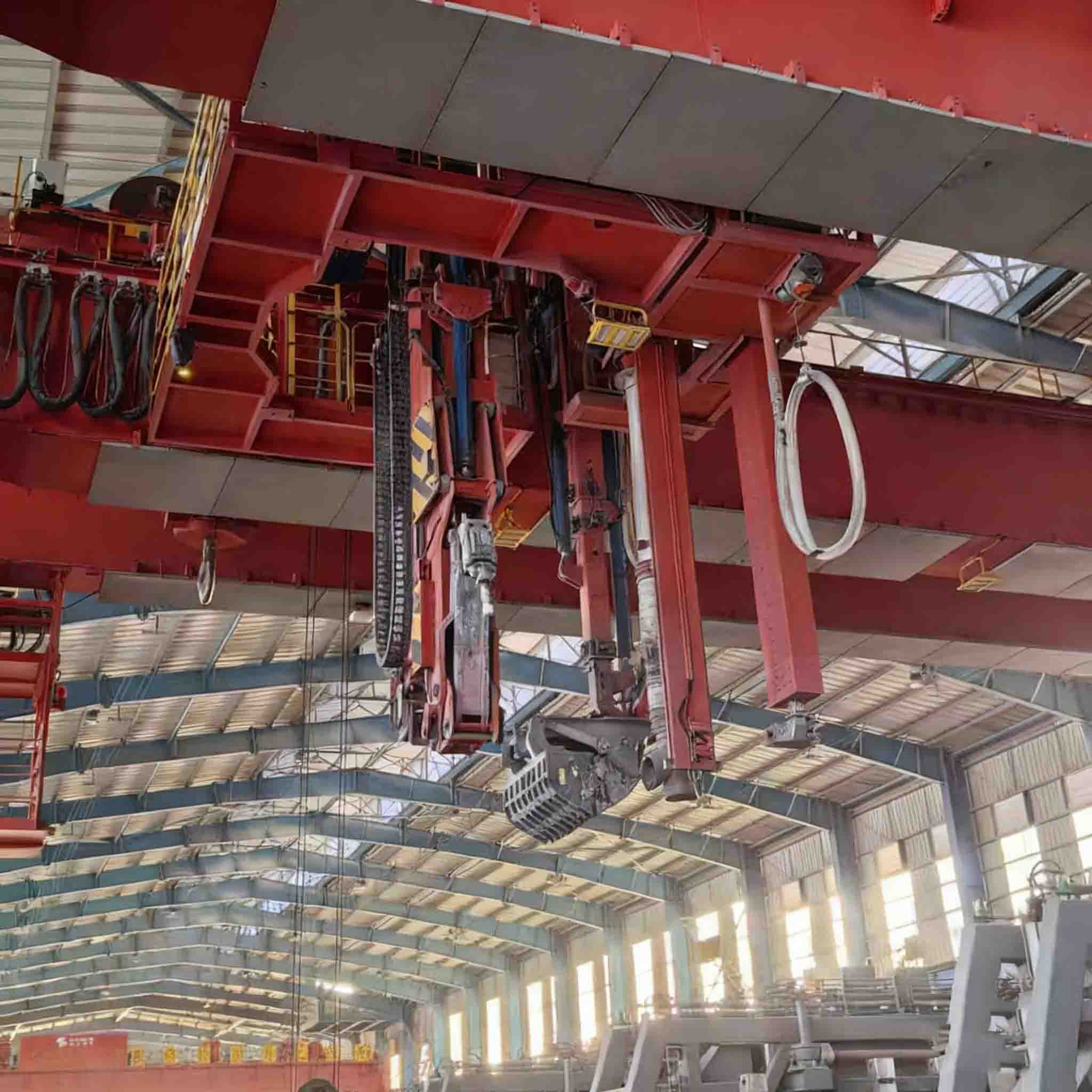

作業系統：吸卸料管、料倉（容積 10-60m3）、羅茨真空泵（真空度 - 35Kpa）組成氣力輸送模塊，配合空氣冷卻器（降溫至≤80℃）處理高溫物料；

輔助機構：5-10 噸電動葫蘆用于吊運燃燒架、熱電偶架等設備；

環保系統：旋風除塵器 + 脈沖布袋除塵器（濾袋耐溫 240℃，處理后含塵量≤15mg/m3），實現粉塵分級回收；

控制系統：PLC 編程控制 + 變頻調速，觸摸屏實時顯示設備狀態與故障報警，支持無線控制地面設備。

3. 工作流程

卸料：通過卸料管將填充料精準注入焙燒爐坑；

吸料：吸料管抽吸高溫（≤600℃）物料，經冷卻、除塵后分離料灰，物料存入料倉；

吊運：電葫蘆輔助搬運車間設備或零星重物。

圖片關鍵詞

類別
參數項
參考值
備注
總體參數
跨度
22.5-36m
適配不同車間寬度

工作級別
整機 A6-A8，機構 M6-M8
符合 GB3811-83 標準

總重量
70-150t
隨配置差異浮動

總裝機功率
170-300KW
含風機、電機等所有設備
運行機構
大車運行速度
5-50m/min
變頻調速，啟停平穩

小車運行速度
3-30m/min
橫向精準定位
吸卸料系統
吸料能力
30-100m3/h
典型值 65m3/h

卸料能力
65-100m3/h
料倉配振打器防堵塞

吸卸料管升降速度
0.8-8m/min
行程 6-10m

物料處理溫度
240-600℃
冷卻系統適配高溫工況
環保系統
除塵器處理風量
75-220m3/min
離心風機功率 75-200KW

冷卻器散熱面積
200-600m2
進氣≤320℃→出氣≤90℃
輔助電葫蘆
起重量
5-10t
起升速度 7-8m/min
電氣參數
供電規格
380V/220V±10%，50Hz±1%
三相四線制

圖片關鍵詞

1、售前服務

了解客戶需求，幫助客戶選擇合理的產品。
向客戶提供前期設備安裝前的技術服務。
向客戶提供設備操作、維修、維護人員的廠內前期培訓。

2、售中服務

根據合同要求，跟蹤、生產及發貨，保證設備安全完整到達客戶指定地點。
提供設備安裝前期安裝所需各種技術參數。

3、售后服務

按合同貨客戶約定時間進行設備安裝、調試、維修。
根據客戶需求，提供現場培訓。
接待處理客戶對產品質量、服務質量的投訴，快速到達現場解決問題。
建立設備用戶檔案，每臺設備的安裝、調試、維修記錄全部存檔，保存。保證每個客戶的每臺產品具有服務的可追塑性及向客戶對每臺設備保養提供技術支持。
不定期進行客戶回訪，采集客戶對產品及服務的意見和建議并及時改進。
各服務站由售后服務站統一調配，保證服務的及時性，有效性。
