一、產品概述

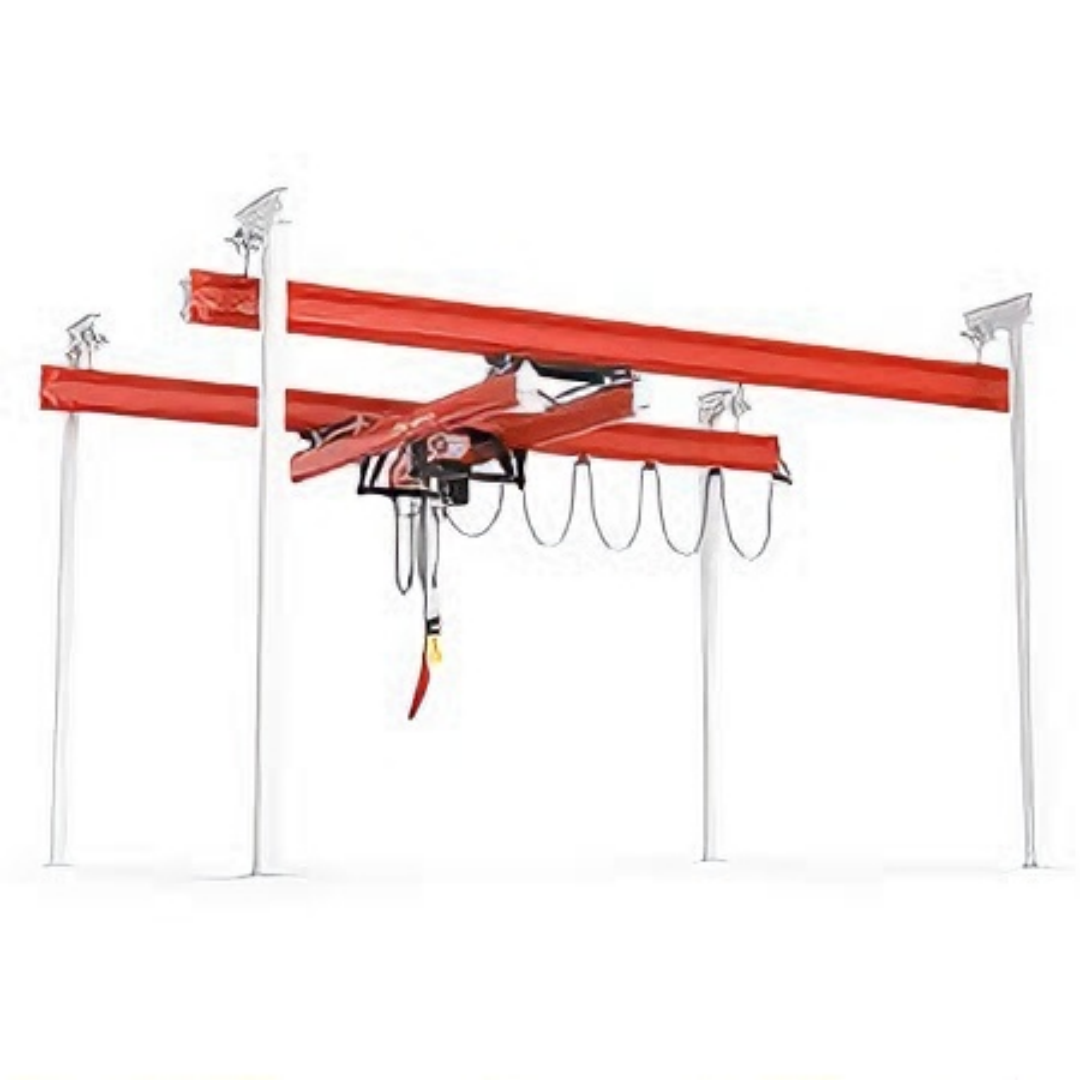

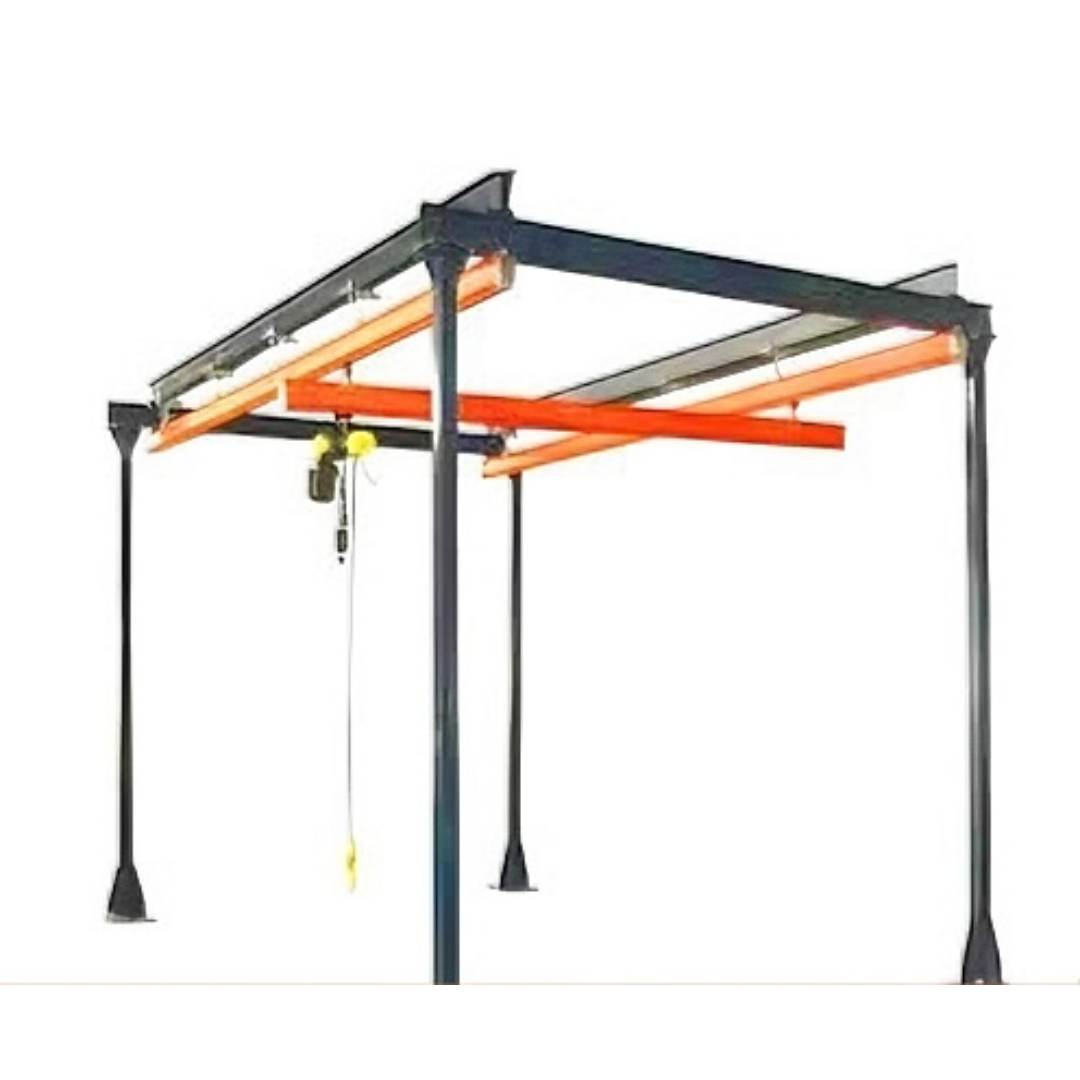

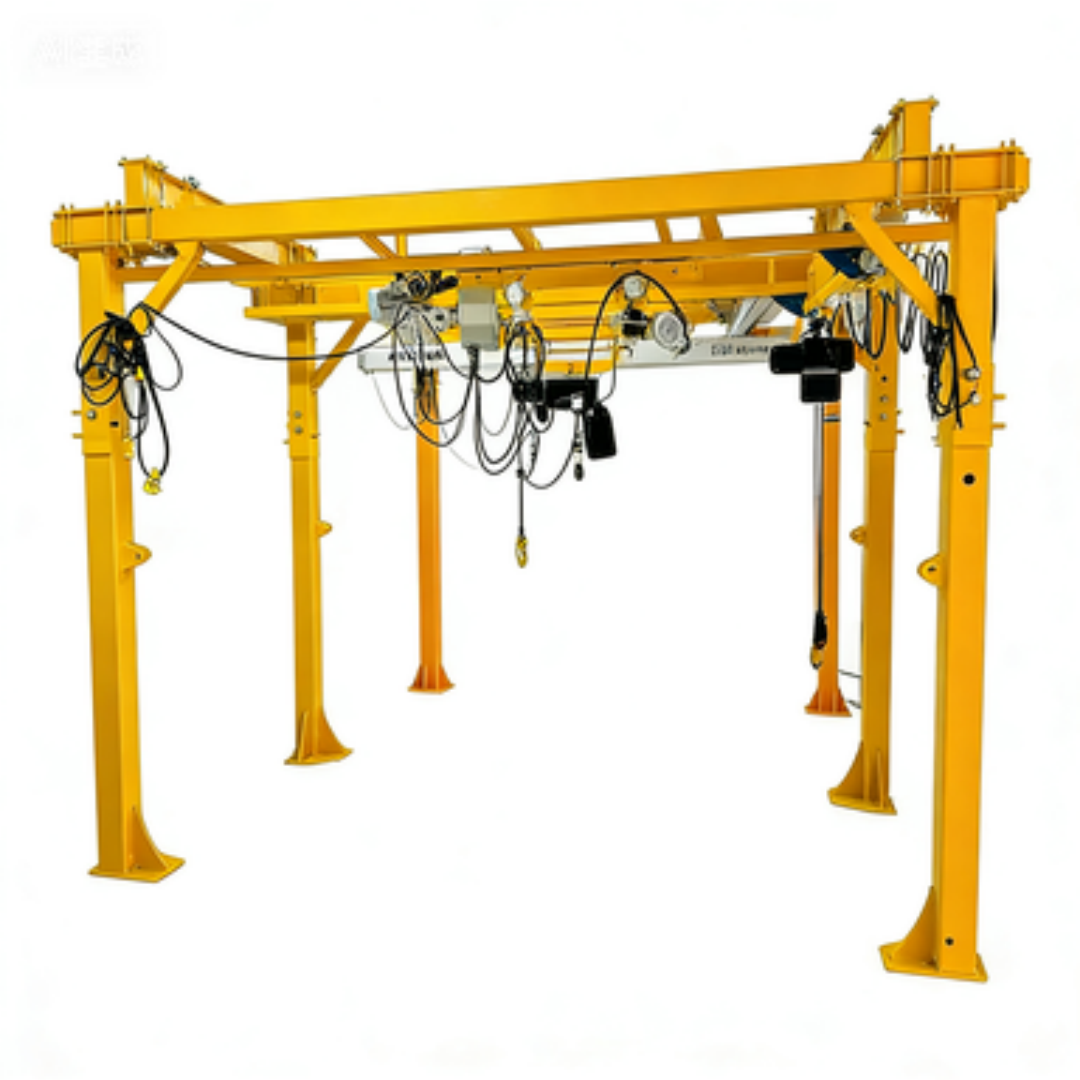

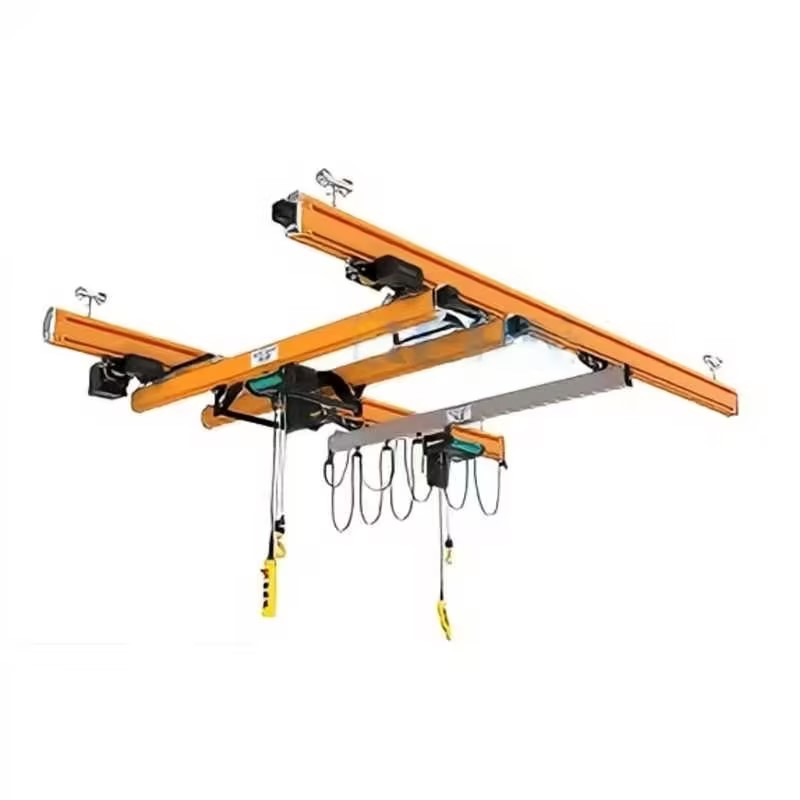

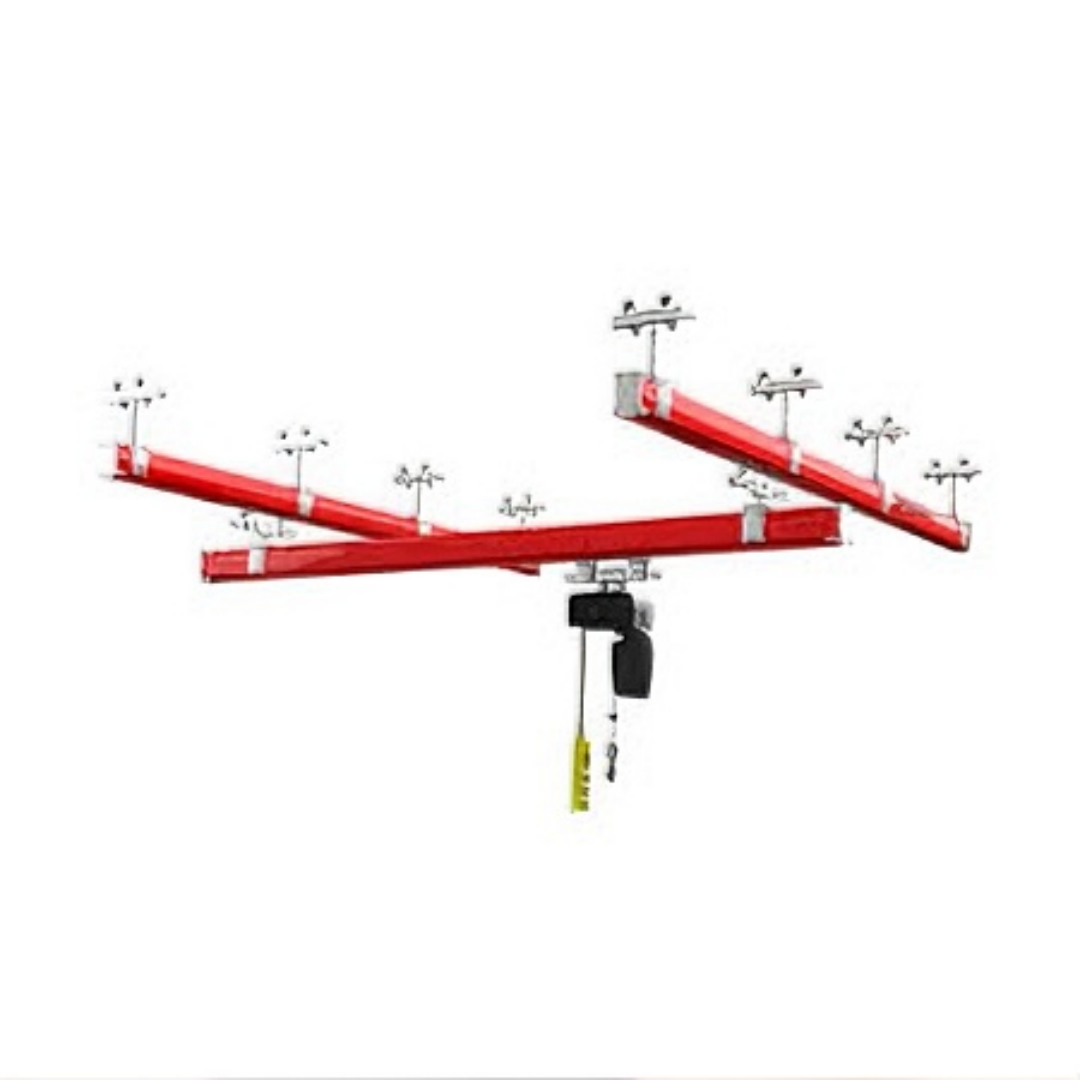

KBK 起重機是基于模塊化設計的輕型懸掛式起重系統，源自德國工業標準，核心由軌道、懸掛組件、運行小車及起重葫蘆構成，通過標準化模塊組合實現三維空間物料搬運。其名稱 “KBK” 對應 “輕型懸掛起重機系統” 的德語縮寫，憑借柔性布局、精準定位、低耗節能的特性，成為現代工業柔性生產線的核心裝備，廣泛應用于汽車制造、電子裝配、食品醫藥等領域。
核心結構與工作原理

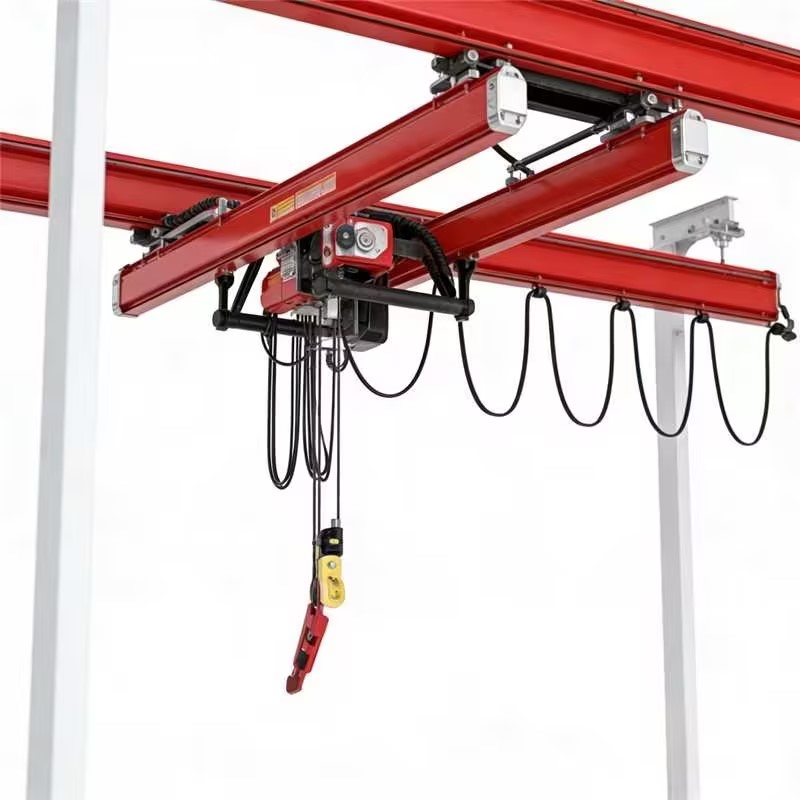

1. 核心組件
2. 工作原理
軌道系統通過懸掛組件固定形成水平運行路徑，運行小車沿軌道帶動葫蘆實現橫向移動，葫蘆驅動鏈條完成垂直升降，三重動作協同實現物料在三維空間的毫米級定位。鋁合金軌道系統因自重輕，手推操作力可降低 40%，符合人體工程學設計。
二、主要技術參數
1. 基本參數
參數項 | 標準范圍 | 備注 |
額定起重量 | 0.125t-5t | 單梁機型≤2t，雙梁機型可達 5t，鋁合金軌最高 2t |

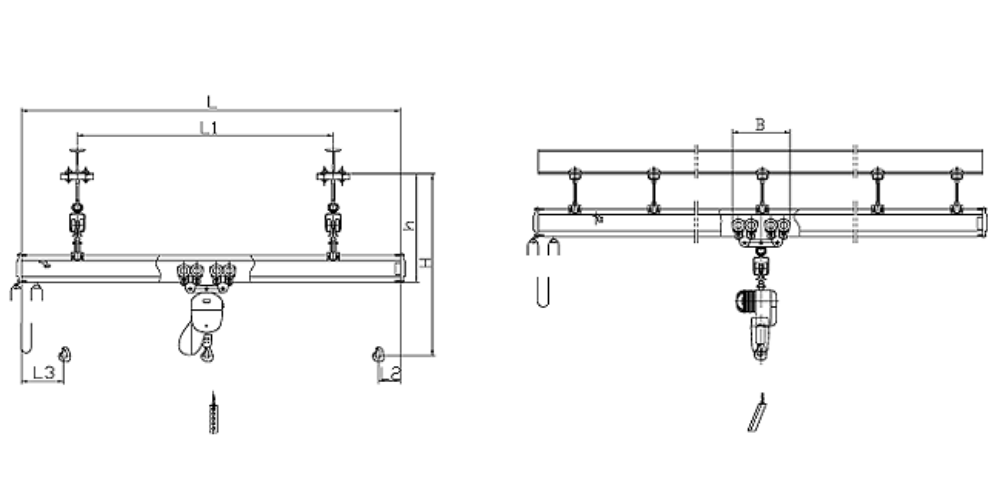

軌道跨度 | 1m-12m | 單梁無支撐最大 6m，雙梁可達 12m，鋁軌 A22 型吊點間距最大 9m |
起升高度 | 2.5m-20m | 標準 6m-12m，可通過葫蘆定制延長 |
工作級別 | A3-A6（ISO 標準） | 對應 M3-M6 級，A3 適用于間歇作業，A6 適配高頻生產線 |
負載持續率 | 25%-40%（ED） | 10 分鐘周期內累計運行≤4 分鐘 |
環境溫度 | -20℃-+40℃ | 防爆型 - 20℃-+50℃，鋁合金軌耐低溫性更優 |
電源 | 三相 380V/50Hz | 控制電路 24V 安全電壓，鋁軌可集成內置滑觸線 |
2. 運行參數
參數項 | 典型值 | 差異說明 |
起升速度 | 單速：8-12m/min：8/0.8m/min0.1-15m/min | 大噸位機型速度降低，變頻款支持無級調速 |
小車運行速度 | 手動：0.5-1m/s 電動：5-20m/min | 鋁軌系統運行阻力降低 30%，操作更順暢 |
運行噪音 | ≤65dB | 鋁合金軌因表面光滑，噪音比鋼軌低 10dB |
定位精度 | ±3mm | 電動小車配備變頻剎車，適配精密裝配 |
防護等級 | 軌道 IP44 / 電機 IP54 | 防爆型 IP65，通過 ExdⅡBT4 認證 |
3. 軌道系統參數（核心差異項）
軌道類型 | 材質 | 最大承重 | 吊點間距 | 適用場景 |
剛性 C 型鋼軌 | Q345B 冷軋鋼 | 3t | 5.1-7.7m | 重型部件裝配線 |
柔性 Ω 型軌 | 低碳鋼 | 0.5t | 2.3-4.7m | 輕工業生產線 |
鋁合金軌 A22 | 高強度鋁合金 | 2t | 9.0m（100kg 載荷） | 無塵車間、頻繁操作工位 |
三、型號說明
完整型號示例：KBK-A22-2-6-A4-Ex
四、產品特點與優勢
1. 結構與布局優勢
2. 性能與安全優勢
3. 成本優勢

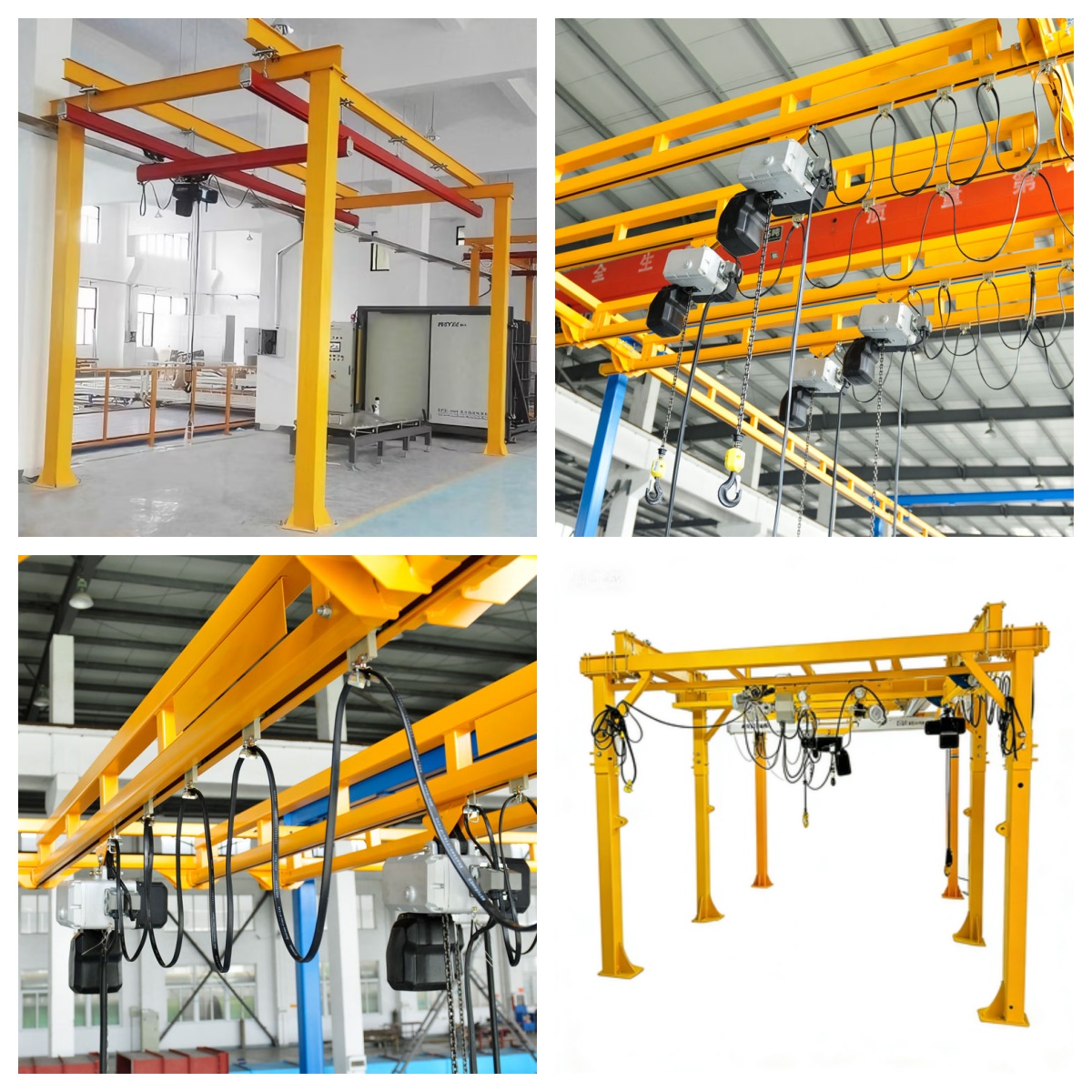

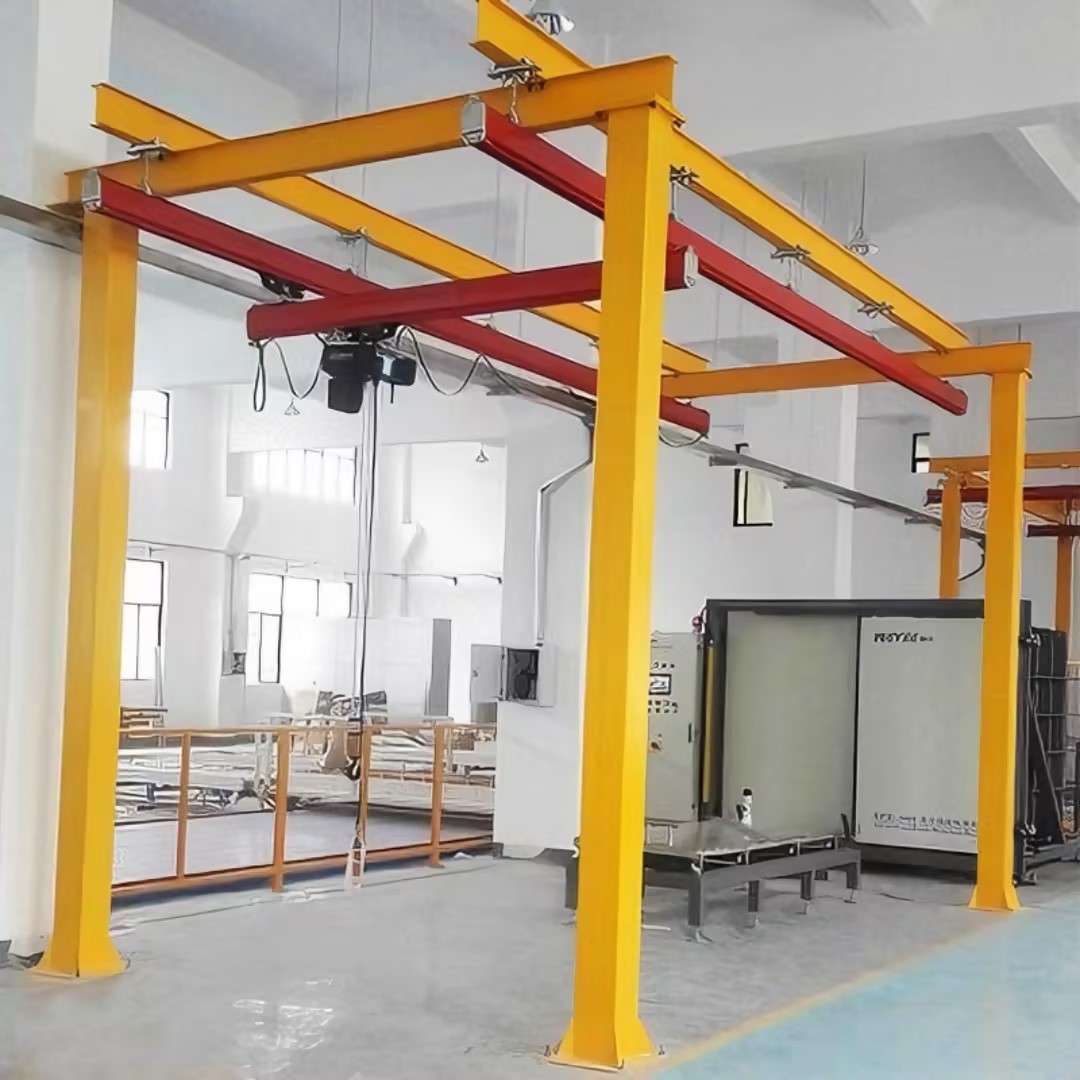

五、應用場景
1. 主流行業應用
2. 典型場景案例
六、選型注意事項
載荷匹配：按 “物料重量 + 吊具重量 ×1.25 安全系數” 選型，如吊運 1.6t 部件需選 2t 機型；
軌道選擇：
環境適配：
控制方式：單臺設備選無線遙控，多設備協同選 PLC 聯動控制。
1. 基本參數
參數項 | 標準范圍 | 說明 |
額定起重量 | 0.125t~2t（標準系列），特殊定制可達 5t | 主流規格：0.25t, 0.5t, 1t, 2t，適配輕小型物料搬運 |
軌道跨度 | 直線軌道：1m~6m（標準），最大 10m 環形軌道：直徑 3m~15m | 跨度需匹配廠房柱距，超過 6m 需增加中間支撐 |
起升高度 | 3m~12m（標準），特殊定制可達 20m | 由起重葫蘆規格決定，需預留 1~2m 安全余量 |
工作級別 | ISO 標準 A3~A5（對應 FEM 標準 M3~M5） | A3（輕級）：間歇作業；A5（中級）：頻繁作業 |
負載持續率 | 25%~40%（ED） | 10 分鐘工作周期內，累計運行時間≤2.5~4 分鐘 |
環境溫度 | -20℃~+40℃（標準）>-30℃~+50℃（低溫 / 高溫定制型） | 超出范圍需配置溫控防護組件 |
相對濕度 | ≤85%（不結露） | 高濕環境需選 IP54 以上防護等級組件 |
電源 | 三相交流 380V/400V/415V，50Hz/60Hz 控制電路：24V/36V 安全電壓 | 電壓波動允許范圍 ±10% |
2. 運行參數
參數項 | 典型值 | 備注 |
起升速度 | 單速：8~12m/min（0.5t~2t）雙速：8/0.8m/min（精密作業）變頻：0.1~15m/min（可調） | 由配套環鏈葫蘆決定，大噸位速度降低 |
小車運行速度 | 手動：0.5~1m/s（人力推動）電動：5~20m/min（電機驅動） | 電動小車需配置減速電機，確保平穩運行 |
軌道運行精度 | 水平偏差≤1‰（跨度），垂直偏差≤3mm/10m | 保證小車運行順暢，避免卡滯 |
操作方式 | 無線遙控（標配，距離≥50m）> 地面按鈕控制（可選）控制（生產線集成） | 無線遙控支持多檔位速度調節，適配復雜路徑 |
軌道材質 | 高強度冷軋鋼（Q235B/Q345B）不銹鋼（304/316，耐腐蝕場景） | 軌道截面為 C 型或工字鋼型，抗拉強度≥345MPa |
3. 安全與結構參數
參數項 | 技術要求 | 安全意義 |
軌道承載能力 | 額定載荷 ×1.5 安全系數，撓度≤L/500（L 為軌道跨度） | 防止軌道變形導致運行故障 |
制動系統 | 起重葫蘆：雙制動（電磁 + 機械），制動力矩≥1.5 倍額定力矩小車：電磁制動器（電動型），手動剎車（手動型） | 雙重保障，防止重物墜落或小車滑行 |
限位保護 | 起升機構：上下雙向極限開關（斷火型）運行機構：軌道端部緩沖器 + 行程限位 | 避免超程運行，保護設備與人員安全 |
過載保護 | 額定載荷 105% 預警，110% 切斷電源，精度 ±3% | 防止超載損壞電機與結構件 |
防護等級 | 軌道組件：IP44（室內）/IP54（室外）電氣元件：IP54~IP65 | 防塵防水，延長組件使用壽命 |
懸掛強度 | 懸掛架抗拉強度≥2 倍額定載荷，吊桿垂直度偏差≤1° | 確保軌道系統穩固，避免晃動 |
1、售前服務
了解客戶需求，幫助客戶選擇合理的產品。
向客戶提供前期設備安裝前的技術服務。
向客戶提供設備操作、維修、維護人員的廠內前期培訓。
2、售中服務
3、售后服務
按合同貨客戶約定時間進行設備安裝、調試、維修 。
根據客戶需求，提供現場培訓。
接待處理客戶對產品質量、服務質量的投訴，快速到達現場解決問題。
建立設備用戶檔案，每臺設備的安裝、調試、維修記錄全部存檔，保存。保證每個客戶的每臺產品具有服務的可追塑性及向客戶對每臺設備保養提供技術支持。
不定期進行客戶回訪，采集客戶對產品及服務的意見和建議并及時改進。
各服務站由售后服務站統一調配，保證服務的及時性，有效性。
如果您對起重機有疑問，請告知我們以下信息:
1.您需要的噸位？
2.舉升高度？
3.跨度？
4.行程長度？
5.您需要的電源？是380V/50Hz/3P？
